Светотехнические параметры

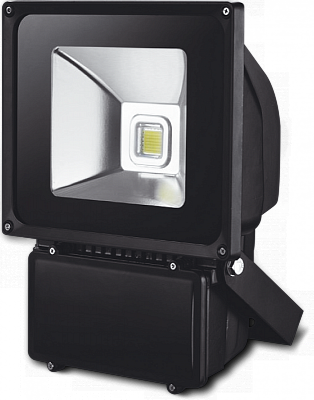

Модель XF-FL-B-80W формирует номинальный световой поток 8800 люмен при потребляемой мощности 80 Вт, что соответствует световой отдаче 110 Лм/Вт на кристаллах с архитектурой COB (чип-на-плате). Артикул XF-FL-B-80W предлагает выбор цветовой температуры из трех фиксированных значений: 3000 К (теплый), 5000 К (естественный) или 6500 К (холодный дневной свет) с индексом цветопередачи Ra 83. Угол раскрытия первичной оптической системы данного светодиодный прожектор составляет 110° по типу кривой силы света «широкая заливка», формирующей световое пятно с равномерностью не хуже 0,7 на всей рабочей плоскости. Коэффициент пульсации светового потока XF-FL-B-80W не превышает 0,6 % на частоте 100 Гц благодаря встроенному электролитическому конденсатору с номиналом 100 мкФ и рабочим напряжением 450 В. Спектральное распределение светодиодный прожектор оптимизировано под восприятие человеческим глазом с пиком в области 555 нм для нейтральной версии, что минимизирует зрительное утомление при длительной работе. Модель XF-FL-B-80W сохраняет 92 % начального светового потока после 40 000 часов непрерывной эксплуатации согласно кривой деградации LM-80. Интегральная сферическая эффективность исключает внутренние оптические потери за счет прямого выхода излучения через вторичную линзу без воздушного зазора. Температурный дрейф цветности светодиодный прожектор не превышает 3,5 SDCM в диапазоне рабочих температур от -40 до +50 °C.

Конструкция и защита

Корпус XF-FL-B-80W выполнен из литого алюминиевого сплава АД12 с последующей пескоструйной обработкой и двухслойным порошковым покрытием на полиэфирной основе толщиной 120 мкм, устойчивым к коррозии в агрессивных средах. Герметизация внутренней полости данного светодиодный прожектор реализована через силиконовую формованную прокладку с лабиринтным профилем и степенью сжатия 30 %, что позволило присвоить изделию степень защиты IP67 по ГОСТ 14254. Радиаторная группа XF-FL-B-80W содержит 12 профилированных ребер переменной геометрии с шагом 6 мм, формирующих турбулентный поток воздуха с коэффициентом теплоотдачи 15 Вт/(м²·К) при естественной конвекции и нулевой скорости ветра. Оптический блок оснащен закаленным стеклом толщиной 4,0 мм с двусторонним антибликовым просветлением и коэффициентом пропускания 92,5 %, устойчивым к термическому удару. Модель XF-FL-B-80W комплектуется массивным U-образным кронштейном из горячеоцинкованной стали толщиной 4 мм, допускающим поворот на 180° в вертикальной плоскости с шаговой фиксацией через червячную передачу с моментом удержания 25 Н·м. Вводной кабельный сальник PG16 с тройным уплотнением и разгрузочным хомутом обеспечивает герметичность для проводника диаметром 10–14 мм с усилием выдергивания не менее 120 Н. Масса светодиодный прожектор составляет 1,85 кг, что требует использования усиленных кронштейнов при монтаже на высоте.

Управление и адаптивность

Электронная схема XF-FL-B-80W базируется на квазирезонансном обратноходовом преобразователе с частотой переключения 70 кГц и активным корректором коэффициента мощности, обеспечивающим КПД 0,93 и коэффициент мощности 0,98. Данный светодиодный прожектор поддерживает диммирование по трем протоколам: 0–10 В с разрешением 256 шагов, PWM (широтно-импульсная модуляция) с частотой 1 кГц или DALI-2 для интеграции в здания автоматизации. Термокомпенсация XF-FL-B-80W реализована на дискретном термисторе NTC-типа с постоянной времени 15 секунд, снижающем выходной ток на 35 % при превышении температуры радиатора 85 °C с гистерезисом восстановления 15 °C. Схема питания светодиодный прожектор включает газоразрядник класса III (6 кВ) с временем отклика 100 нс и металлооксидный варистор 20D561K с энергией поглощения 200 Дж для подавления импульсных перенапряжений. Модель XF-FL-B-80W функционирует в сетях переменного тока 176–264 В с частотой 50/60 Гц, а также в цепях постоянного тока 200–300 В без переключения режимов и с сохранением стабильности выходного тока 2400 мА. Защита от короткого замыкания выполнена по схеме hiccup с автоматическим циклическим перезапуском каждые 600 мс до устранения неисправности, с ограничением пикового тока первичного ключа на уровне 5 А. Гальваническая развязка первичной и вторичной цепей выдерживает испытательное напряжение 4 кВ переменного тока в течение 60 секунд при токе утечки менее 5 мА. Порт дистанционного управления гальванически изолирован от силовой части с сопротивлением изоляции не менее 100 МОм при напряжении 500 В. После срабатывания аварийной термозащиты контроллер восстанавливает работу с плавным нарастанием тока за 0,8 секунды при снижении температуры подложки до 70 °C. Дополнительный вход синхронизации позволяет объединять до 20 единиц светодиодный прожектор в группу с синфазным диммированием без использования внешних контроллеров. Встроенный таймер задержки включения (0–10 секунд) предотвращает ложные срабатывания при кратковременных пропаданиях питающего напряжения.
