Светотехнические параметры

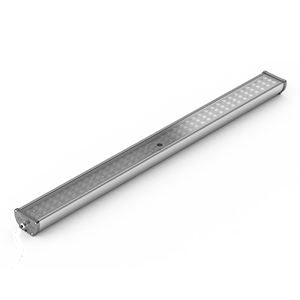

Модель V1-I0-70072-03X05-6701840 (VA.1-I0-70.0072-03-AU15-67.018.40) формирует световой поток 1840 люмен в основном режиме и 210 люмен в аварийном режиме при потребляемой мощности 19 Вт. Тип кривой силы света — глубокая концентрационная (К2) с углом рассеивания 70 градусов в вертикальной плоскости, что обеспечивает направленное освещение локальных зон размещения противопожарного оборудования при высоте установки от 3 до 5 метров. Цветовая температура зафиксирована на значении 4000 К (нейтральный белый) с индексом цветопередачи Ra не менее 85, необходимым для достоверной визуальной идентификации маркировки на огнетушителях и пожарных кранах. Коэффициент пульсации светового потока в сетевом режиме не превышает 0,8 %, в аварийном режиме пульсация отсутствует полностью из-за питания от аккумуляторной батареи через линейный стабилизатор тока с подавлением пульсаций 60 дБ. Данный светодиодный светильник промышленный аварийный демонстрирует квадратичную зависимость снижения светового потока от температуры окружающей среды: при нагреве корпуса до 60 °C падение яркости не превышает 9 % от номинала в основном режиме. Угол обрезания (cut-off angle) равен 55 градусам от надира, исключая попадание прямых лучей в глаза оператора, работающего на высоте до 2,5 метра под светильником. Номинальная осевая сила света достигает 920 кд в основном режиме и 105 кд в аварийном, что соответствует нормам освещения зон размещения первичных средств пожаротушения по СП 52.13330. Падение светового потока за ресурс 72 000 часов не превышает 18 % по критерию L82, причем V1-I0-70072-03X05-6701840 (VA.1-I0-70.0072-03-AU15-67.018.40) сохраняет линейность деградации светодиодной матрицы с коэффициентом корреляции 0,94.

Конструкция и защита

Корпус V1-I0-70072-03X05-6701840 (VA.1-I0-70.0072-03-AU15-67.018.40) выполнен из литого алюминиево-цинкового сплава ZL111 с последующим двухслойным гальваническим покрытием (медь 10 мкм + никель 15 мкм) и финишным порошковым напылением RAL 1015 толщиной 60 мкм. Внутреннее пространство разделено металлокомпозитной перегородкой на оптический герметичный отсек IP66 и батарейный отсек IP65 с герметизированной литий-марганцевой батареей (LiMn2O4) напряжением 12,6 В и емкостью 2,2 А·ч. В отличие от стандартных исполнений, светодиодный светильник промышленный аварийный оснащен системой пассивного охлаждения с увеличенной поверхностью ребер (18 шт., высота 22 мм), обеспечивающей термическое сопротивление корпус-среда не более 0,8 °C/Вт. Оптическая система включает асферическую линзу из оптического поликарбоната с двухсторонним просветляющим покрытием на основе SiO2, обеспечивающим коэффициент пропускания 93 % и углом коллимации 18 градусов. Монтажная плата с 72 светодиодами SMD 5050 закреплена на керамической подложке из нитрида алюминия толщиной 1,5 мм через термоинтерфейс с теплопроводностью 4,0 Вт/м·K. Каждый светодиодный светильник промышленный аварийный комплектуется двумя герметичными разъемами M20 с тройным уплотнением из силиконового каучука, выдерживающими осевую нагрузку до 90 Н и 200 циклов разъединения. Климатическое исполнение УХЛ 3 допускает эксплуатацию при относительной влажности до 95 % при 35 °C без конденсации и в диапазоне температур от -25 до +50 °C с сохранением герметичности. Защита от импульсных перенапряжений реализована комбинированным фильтром второго класса с варистором 33 В и супрессором TVS с энергией поглощения до 18 Дж (8/20 мкс). Антивандальное исполнение корпуса выдерживает ударную нагрузку до 8 Дж (класс IK08), что подтверждено падением стального шара массой 0,8 кг с высоты 1 метра.

Управление и адаптивность

Встроенный микроконтроллер на базе архитектуры PIC16 V1-I0-70072-03X05-6701840 (VA.1-I0-70.0072-03-AU15-67.018.40) осуществляет непрерывный мониторинг параметров питающей сети с частотой дискретизации 1 кГц, переключая питание светодиодной матрицы на аккумулятор при пропадании сети на время более 50 мс или падении амплитуды ниже 165 В переменного тока. При восстановлении сетевого питания светодиодный светильник промышленный аварийный автоматически переходит в основной режим и запускает трехстадийный алгоритм заряда LiMn2O4 батареи (предзаряд 0,05С до 9 В, токовый 0,5С до 12,4 В, абсорбционный 12,6 В с отключением по току 0,02С). Время переключения между режимами составляет не более 0,18 секунды, что соответствует требованиям к системам аварийного освещения класса С для объектов административного назначения. Для адаптации к условиям объекта предусмотрена функция ручного тестирования с возможностью дистанционного запуска через внешний сухой контакт: при замыкании контактов TEST на 5 секунд контроллер переводит светильник в аварийный режим на 120 секунд с последующим автоматическим возвратом и записью конечного напряжения батареи. Встроенный семисегментный светодиодный индикатор (зеленый — батарея заряжена, желтый — идет заряд, красный мигающий с частотой 1 Гц — неисправность аккумулятора, красный постоянный — обрыв цепи нагрузки) выведен на боковую панель и виден под углом 120 градусов. Контроллер V1-I0-70072-03X05-6701840 (VA.1-I0-70.0072-03-AU15-67.018.40) имеет защиту от глубокого разряда с отключением нагрузки при напряжении батареи ниже 9,5 В и автоматическим восстановлением при достижении 11,0 В в процессе заряда с гистерезисом 0,2 В. Для интеграции в систему централизованного контроля предусмотрен релейный выход «сухой контакт» с переключающей группой (COM/NO/NC), максимальным током 2 А при 30 В постоянного тока и временем срабатывания 20 мс. Максимальное количество циклов заряда-разряда встроенной LiMn2O4 батареи составляет 800 циклов до потери 25 % номинальной емкости при глубине разряда 80 %, при этом контроллер ведет журнал последних 100 циклов во встроенной EEPROM 24C02 с временной меткой (используется внешний тактовый генератор 32,768 кГц). Вход защиты от короткого замыкания в цепи нагрузки выполнен на MOSFET-транзисторе с током отключения 1,8 А, временем срабатывания менее 15 мкс и автоматическим восстановлением через 150 мс с ограничением количества попыток до 3, после чего контроллер переходит в состояние блокировки с индикацией красным постоянным свечением.
