Светотехнические параметры

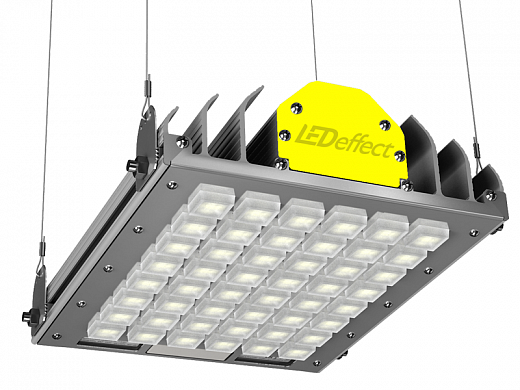

Модель LE-ССП-22-110-0586Ex-65Х базируется на 586 высокоинтенсивных LED-чипах, распределенных по 22 линейным сегментам с адаптивной плотностью — 27 кристаллов на центральных участках и 26 на периферийных. Суммарный номинальный световой поток составляет 12100 люмен при коррелированной цветовой температуре 6500 К с шириной спектральной полосы не более 145 К и индексом цветопередачи Ra > 85. Данный светодиодный прожектор взрывозащищенный формирует асимметричную диаграмму типа КСС-Ш (широкая) с углом раскрыва 120 градусов в горизонтальной плоскости и 85 градусов в вертикальной, обеспечивая равномерное освещение протяженных зон. LE-ССП-22-110-0586Ex-65Х демонстрирует коэффициент пульсации не более 0,10% на частоте 100 Гц благодаря активному фильтру с компенсацией третьей и пятой гармоник. Оптическая система выполнена по технологии свободной формы (free-form): каждый чип снабжен индивидуальной полимерной линзой с несимметричным профилем, перераспределяющей поток в заданные сектора. Световая отдача составляет 131 люмен на ватт, причем деградация светового потока за 70000 часов не превышает 12% от паспортного значения. Каждый LED-чип установлен на термоинтерфейсную прокладку из пиролитического графита толщиной 0,15 мм с теплопроводностью 45 Вт/(м·К).

Конструкция и защита

Корпус LE-ССП-22-110-0586Ex-65Х изготовлен методом литья под давлением 1100 тонн из алюминиево-кремниевого сплава АК12п с последующей термообработкой Т6 и нанесением порошкового покрытия желтого цвета толщиной 140 мкм. Данный светодиодный прожектор взрывозащищенный выполнен во взрывонепроницаемой оболочке типа 1Ex d IIC T5 Gb с шириной фланцевого соединения не менее 26 мм и шероховатостью уплотняемых поверхностей Ra 0,9. Герметизация LE-ССП-22-110-0586Ex-65Х соответствует степени IP66/IP68 при погружении на глубину до 5 метров длительностью 72 часа, что обеспечено системой из четырех последовательных уплотнительных барьеров: первичный — силиконовый профиль с твердостью 50A, вторичный — фторкаучуковое кольцо с Х-образным сечением, третичный — лабиринтный канал с гидрофобным наполнителем, четвертичный — торцевое уплотнение из паронита ПМБ. Защитное стекло толщиной 5 мм изготовлено из боросиликатного стекла марки БСК-3 с химической закалкой и выдерживает удар стальным шаром массой 1 кг с высоты 1,2 метра (класс IK09). Кабельные вводы выполнены по стандарту метрической резьбы M25 с шагом 1,5 мм и оснащены взрывозащищенными муфтами для бронированных кабелей диаметром от 12 до 20 мм с системой тройного сальника и конусным зажимом. Радиатор представляет собой монолитную конструкцию с 52 ребрами переменной высоты (от 35 до 50 мм) и ступенчатым шагом от 4 до 8 мм, создающим многослойный тепловой пограничный слой. Все крепежные элементы изготовлены из суперавстенитной нержавеющей стали марки 254 SMO (UNS S31254), устойчивой к точечной коррозии в средах с содержанием хлоридов до 6%.

Управление и адаптивность

Электронный драйвер LE-ССП-22-110-0586Ex-65Х построен по топологии двухфазного межрезонансного преобразователя с активным корректором коэффициента мощности четвертого поколения и гальванической развязкой 5000 В. Данный светодиодный прожектор взрывозащищенный поддерживает питание от трехфазной сети 380/400 В (диапазон 320–440 В) с возможностью работы при обрыве одной фазы с сохранением 80% мощности. LE-ССП-22-110-0586Ex-65Х адаптирован для функционирования в прецизионных системах управления через опциональный интерфейс EtherCAT с временем цикла не более 200 мкс и поддержкой распределенных часов IEEE 1588. Система активной термокомпенсации на основе ПИД-регулятора обрабатывает данные с девяти датчиков температуры (шесть на LED-матрице, два на радиаторе, один внутри драйвера) с дискретностью 0,2 °C, снижая выходной ток пропорционально превышению порога 90 °C с градиентом 2,2% на градус. При снижении температуры окружающей среды ниже -60 °C встроенная система предпускового подогрева на керамических PTC-термисторах суммарной мощностью 45 Вт автоматически удерживает температуру драйвера на уровне -25 °C в течение 25 минут перед подачей питания на LED-матрицу. Защита от импульсных перенапряжений выполнена на четырехступенчатом комбинированном устройстве с двумя газоразрядниками класса II (8/20 мкс, 12 кА), варистором и супрессором, обеспечивающим уровень остаточного напряжения не более 1,1 кВ. Дополнительно предусмотрен встроенный анализатор качества электроэнергии с регистрацией отклонений напряжения, частоты и гармонических искажений до 50-го порядка.
