Светотехнические параметры

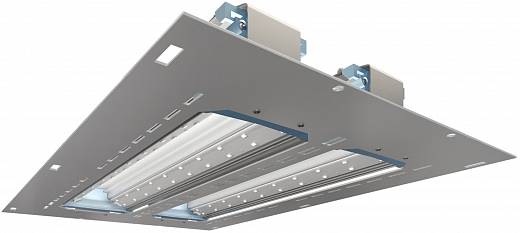

Модель TL-PROM AZS 100 PR (Д) представляет собой светодиодный светильник промышленный для АЗС с глубокой узконаправленной кривой силы света типа «Д» (deep), формирующей акцентированное световое ядро высокой интенсивности для освещения дальней зоны топливных островков и пандусов въезда-выезда. Номинальный световой поток устройства достигает 10800 люмен при потребляемой мощности 100 Вт, что соответствует плотности излучения 108 лм/Вт с допуском по спектральной эффективности в соответствии со стандартом IES LM-79-19. Цветовая температура зафиксирована на отметке 5000К с коридором отклонения ±150К, обеспечивающей нейтрально-холодный спектр с координатами цветности, лежащими внутри 3-ступенчатого эллипса МакАдама для стабильного распознавания контрольных лент топливных дисплеев при любых погодных условиях. Индекс цветопередачи Ra превышает 86 единиц, позволяя светодиодному светильнику промышленному для АЗС TL-PROM AZS 100 PR (Д) корректно отображать номера топливных постов и предупреждающие знаки безопасности на корпусах колонок. Угол рассеивания в горизонтальной плоскости составляет 55 градусов, в вертикальной — 80 градусов, формирующих эллиптическое пятно с соотношением осей 1:1.45 при высоте подвеса 12 метров. Коэффициент пульсации не превышает 0.9% благодаря двухступенчатой фильтрации выпрямленного напряжения с конденсаторной батареей суммарной емкостью 940 мкФ и активным подавлением гармоник второго порядка. Спектральная характеристика имеет целенаправленное угнетение в диапазоне 575–595 нм для минимизации интерференции с оранжевыми сигнальными огнями аварийной техники на территории АЗС.

Конструкция и защита

Корпусная основа светодиодный светильник промышленный для АЗС TL-PROM AZS 100 PR (Д) изготовлена методом горячего литья под давлением из алюминиевого сплава АК7ч с последующей термической обработкой Т6 (старение при 160°C в течение 6 часов) и нанесением эпоксидно-полиэфирного покрытия RAL 9006 толщиной 120 микрон, стойкого к растворению в смеси бензин-метанол, воздействию синтетических моторных масел и дорожных реагентов на основе хлоридов. Степень защиты оболочки по стандарту IP66 и дополнительный класс IK09 означают полную пыленепроницаемость, устойчивость к воздействию мощных водяных струй (давление 100 бар, температура 80°C) и сопротивляемость удару с энергией 20 Дж без остаточной деформации корпуса или растрескивания рассеивателя. Рассеиватель выполнен из ударопрочного поликарбоната марки Makrolon 3107 с двухсторонним УФ-стабилизирующим слоем и наружным олеофобным покрытием, предотвращающим адгезию углеводородных пылевых отложений. Модель оснащена кабельным сальником PG13.5 с корпусом из никелированной латуни, тройным силиконовым уплотнением и встроенной разгрузочной скобой для кабеля диаметром 8–14 мм, выдерживающей осевое усилие 250 Н без проскальзывания. Внутренняя компоновка TL-PROM AZS 100 PR (Д) включает полностью залитый драйверный отсек бикомпонентным теплопроводящим гелем на основе полиуретана и отдельную полость для клеммной колодки с барьерными перегородками, исключающими перекрытие между контактами L, N, PE и сигнального входа. Все токоведущие элементы выполнены из медной шины сечением 2.5 мм² с гальваническим покрытием Ni/Pd/Au (Ni 5 мкм, Pd 0.2 мкм, Au 0.05 мкм) для обеспечения коррозионной стойкости в среде с повышенным содержанием оксидов серы и паров углеводородов. Масса конструкции достигает 4.8 кг, обусловленная наличием массивного радиатора с игольчатым оребрением (высота игл 25 мм, шаг 4 мм, площадь рассеяния 2800 см²) и универсального кронштейна из нержавеющей стали AISI 304 с возможностью настенного и опорно-стержневого монтажа. Крепежные элементы — болты M8 из аустенитной нержавеющей стали 12Х18Н9 с пружинными шайбами Гровера и фиксацией резьбы анаэробным герметиком средней прочности (класс фиксации 242), исключающим самоотвинчивание при циклических теплосменах от -50 до +75°C. Каждый экземпляр испытан воздействием соляного тумана 5% концентрации при 40°C в течение 400 часов по методике ISO 9227 с последующим контролем сопротивления изоляции не менее 50 МОм при 1000 В постоянного тока.

Управление и адаптивность

Управление яркостью у светодиодного светильника промышленного для АЗС TL-PROM AZS 100 PR (Д) организовано через встроенный микроконтроллер с поддержкой бесступенчатой ШИМ-регулировки в диапазоне от 5% до 100% с разрешением 1024 шага (10 бит), управляемый внешними сигналами 0–10 В, 10 В ШИМ (частота 200 Гц – 2 кГц) или потенциометром сопротивлением 0–50 кОм. Адаптивность модели выражена в наличии интегрированного оптоэлектронного датчика внешней освещенности с динамическим диапазоном 1–2000 люкс и возможностью программной установки порогов переключения (заводская предустановка: переход на 30% яркости при >50 люкс, на 100% при <10 люкс). TL-PROM AZS 100 PR (Д) совместим с внешними системами управления по интерфейсу DALI-2 (полная поддержка стандартных и расширенных команд memory banks) через встроенный приемопередатчик с адресацией до 64 устройств в линии и гальванической развязкой до 1500 В между цепями. Время реакции на изменение управляющего сигнала или срабатывание фотодатчика не превышает 30 миллисекунд, обеспечивая плавный переход между уровнями с задаваемой скоростью нарастания (0.1–5 секунд) для исключения стробоскопического эффекта при переключении. Для адаптации к аномалиям питающей сети (провалы до 150 В, выбросы до 320 В, частотный дрейф 45–65 Гц) в драйвер встроен активный корректор коэффициента мощности с быстродействующей обратной связью, поддерживающий PF>0.96 и THD<12% во всем рабочем диапазоне. Модель имеет функцию интеллектуального снижения мощности при ветровой нагрузке на подвесные конструкции: при подключении внешнего анемометра (4–20 мА) контроллер уменьшает выходную мощность на 2% каждый метр в секунду превышения порога 15 м/с, достигая 50% при 40 м/с и автоматически восстанавливая номинал при снижении скорости ветра с гистерезисом 3 м/с. При превышении температуры светодиодной платы выше 80°C (контроль через встроенный термистор NTC с точностью ±1°C) контроллер запускает алгоритм термокомпенсации, снижая ток на 1.25% на каждый градус перегрева до достижения 60% мощности при 95°C, после чего дальнейшее повышение температуры вызывает аварийное отключение с автоматическим рестартом при остывании до 70°C. Дополнительно предусмотрен сервисный ИК-порт на нижней крышке для дистанционного считывания логов работы (наработка в часах, количество переключений, пиковые температуры) через опциональный программатор без вскрытия корпуса. Таким образом, светодиодный светильник промышленный для АЗС TL-PROM AZS 100 PR (Д) обеспечивает полный спектр функций адаптации для эксплуатации в открытых топливных терминалах с агрессивными внешними факторами.
