Светотехнические параметры

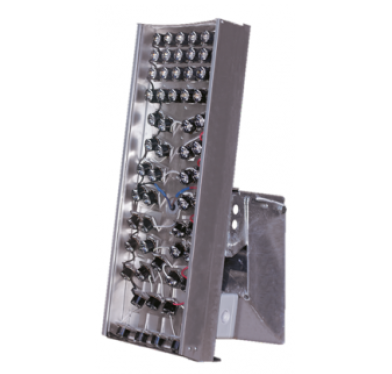

Модель ТИС-Р-3-А-М65СУ1 формирует номинальный световой поток 3300 люмен при потребляемой мощности 30 Вт, что соответствует световой отдаче 110 Лм/Вт на кристаллах с архитектурной компоновкой 3S10P. Артикул ТИС-Р-3-А-М65СУ1 имеет строго фиксированную цветовую температуру 6500 К (холодный дневной спектр) с индексом цветопередачи Ra 82, обеспечивающим максимальную контрастность для охранных систем видеонаблюдения и дежурного освещения. Угол раскрытия первичной оптической системы данного светодиодный прожектор составляет 100° по типу кривой силы света «косинусная глубокая», формирующей равномерную засветку прямоугольных зон без центрального пересвета и провалов по краям. Коэффициент пульсации светового потока ТИС-Р-3-А-М65СУ1 не превышает 0,4 % на частоте 120 Гц благодаря трехзвенному емкостному фильтру с ферритовым подавлением высокочастотных составляющих и электролитическому конденсатору номиналом 47 мкФ. Спектральное распределение светодиодный прожектор сдвинуто в коротковолновую область 450–465 нм, что повышает различимость силуэтов и мелких деталей на расстояниях до 50 метров в условиях пониженной освещенности. Модель ТИС-Р-3-А-М65СУ1 сохраняет 94 % начального светового потока после 35 000 часов непрерывной эксплуатации согласно протоколу TM-21. Интегральная сферическая эффективность исключает внутренние оптические потери за счет прямого контакта чипов с вторичной линзой без воздушного зазора. Температурный дрейф цветности светодиодный прожектор не превышает 4 SDCM в диапазоне рабочих температур от -50 до +50 °C.

Конструкция и защита

Корпус ТИС-Р-3-А-М65СУ1 выполнен из экструдированного алюминиевого профиля марки АД33 с последующим анодированием толщиной 10 мкм и дополнительным полимерным покрытием, устойчивым к воздействию щелочных сред и дорожных реагентов. Герметизация внутренней полости данного светодиодный прожектор реализована через периметральную прокладку из силиконовой резины с твердостью по Шору 45А и степенью сжатия 28 %, что позволило присвоить изделию класс пылевлагозащиты IP66 по ГОСТ 14254. Радиаторная часть ТИС-Р-3-А-М65СУ1 содержит шесть продольных ребер высотой 20 мм с переменным шагом от 4 до 7 мм, обеспечивающих тепловое сопротивление переход-среда не более 2,0 °C/Вт при естественной конвекции. Оптический рассеиватель выполнен из ударопрочного поликарбоната марки Makrolon с УФ-стабилизацией толщиной 2,5 мм и степенью матирования 80 %, что исключает слепящий эффект под острыми углами наблюдения до 75° от нормали. Модель ТИС-Р-3-А-М65СУ1 комплектуется двумя поворотными скобами из горячеоцинкованной стали толщиной 2,5 мм, допускающими наклон в диапазоне 180° с фиксацией через торцевые гайки М6 с нейлоновым стопорным кольцом и моментом затяжки 6 Н·м. Вводной кабельный фитинг PG9 с мембранным уплотнением и разгрузочным хомутом обеспечивает герметичность для проводника диаметром 5–8 мм с усилием выдергивания не менее 65 Н. Масса светодиодный прожектор составляет 0,52 кг, что позволяет осуществлять монтаж на пластиковые и деревянные основания без дополнительного усиления.

Управление и адаптивность

Электронная схема ТИС-Р-3-А-М65СУ1 базируется на линейном драйвере с пассивным ограничением тока, работающем в диапазоне входных напряжений 176–264 В переменного тока без потери стабильности выходного параметра на уровне 900 мА. Данный светодиодный прожектор не требует внешнего контроллера для базовой функциональности, однако может подключаться к стандартным выключателям с индикацией и реле времени без дополнительных согласующих устройств. Термозащита ТИС-Р-3-А-М65СУ1 реализована на биметаллическом термостате NC-типа с температурой срабатывания 90 °C и автоматическим восстановлением после снижения до 70 °C с гистерезисом 20 °C и током коммутации 2,5 А. Схема питания светодиодный прожектор включает металлооксидный варистор 14D471K с энергией поглощения 75 Дж для подавления импульсных перенапряжений класса II (4 кВ) и плавкий предохранитель с временем отключения 1,8 мс при токе короткого замыкания 8 А. Модель ТИС-Р-3-А-М65СУ1 поддерживает работу в сети постоянного тока 200–300 В, что актуально для систем аварийного освещения с аккумуляторными батареями и промышленных выпрямителей без доработки схемы. Защита от обратной полярности входных клемм реализована диодным мостом GBU406 с падением напряжения 1,0 В и максимальным обратным напряжением 600 В, обеспечивающим непрерывный ток до 4 А. После кратковременного пропадания питания длительностью до 0,5 секунды схема перезапускается за 0,25 секунды с выходом на номинальный режим без перегрузок по пусковому току. Гальваническая развязка драйвера от сети отсутствует, что требует использования автоматического выключателя с дифференциальным током утечки не более 30 мА согласно ПУЭ. Встроенный антибликовый фильтр входной цепи подавляет высокочастотные помехи в диапазоне 150 кГц – 30 МГц в соответствии с требованиями IEC 61000-6-3. Коэффициент мощности светодиодный прожектор составляет 0,92 при номинальной нагрузке и снижается до 0,87 при работе от сети постоянного тока с пульсациями до 5 %. Дополнительный порт синхронизации отсутствует, что соответствует концепции автономного светодиодный прожектор для стационарного освещения без необходимости группового управления. Защита от перегрева кристалла реализована на уровне 110 °C с необратимым снижением светового потока на 15 % при превышении порога. Встроенный термистор контроля температуры подложки обеспечивает логарифмическую характеристику изменения сопротивления с точностью ±5 % в рабочем диапазоне.
