Светотехнические параметры

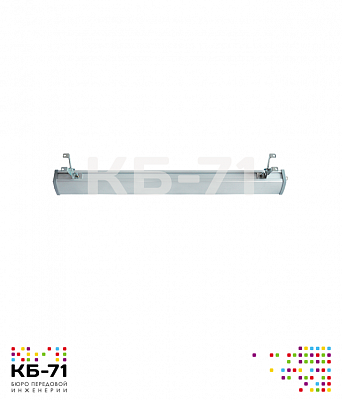

Светодиодный светильник торговый ССБ01-020 (ТП) базируется на 48 кристаллах SMD 5630 с топологией 4-х последовательных ветвей по 12 чипов в каждой, что обеспечивает равномерное распределение тока при падении напряжения на каждом эмиттере 3.0–3.2 В. Номинальный световой поток достигает 2250 люмен при потребляемой мощности 20 Вт, что соответствует удельной светоотдаче 112.5 лм/Вт с формированием симметричной косинусной кривой силы света для заливающего освещения припотолочных зон высотой до 3 метров. Цветовая температура фиксирована в двух исполнениях: 4000 К (нейтральный спектр для основных торговых залов) и 5000 К (холодный для зон приемки и сортировки товара) с допуском ±150 К. Индекс цветопередачи Ra превышает 82, а коэффициент R14 (цвет зелени хвойных растений) находится на уровне R14>74, что критично для зон с живыми цветами и сезонным декором. ССБ01-020 (ТП) оснащен вторичной оптикой из оптического полиметилметакрилата с углом раскрытия 100° и матированием 30%, исключающим прямую видимость кристаллов под углом более 45° от вертикали. Пульсация освещенности в диапазоне 20–100% яркости не превышает 0.8% при частоте преобразования 65 кГц.

Конструкция и защита

Корпус светодиодный светильник торговый ССБ01-020 (ТП) выполнен из алюминиевого сплава АД31 методом экструзии с последующей фрезеровкой торцевых крышек и анодированием в серебристый цвет (толщина оксидного слоя 10 мкм). Теплоотвод организован через монолитный профиль с 6 продольными ребрами высотой 15 мм и основанием толщиной 2.5 мм, при этом термическое сопротивление перехода «кристалл-окружающая среда» составляет 2.3 °C/Вт. Степень пылевлагозащиты IP20 предназначена для сухих отапливаемых помещений без конденсации и прямой запыленности, при этом все токоведущие части закрыты двухслойной изоляцией класса II (отсутствие клеммы заземления). Светодиодный светильник торговый ССБ01-020 (ТП) оснащен рассеивателем из матированного поликарбоната толщиной 1.2 мм с коэффициентом пропускания 89% и устойчивостью к пожелтению при УФ-облучении в течение 1000 часов (изменение цветовой температуры менее 200 К). Герметизация кабельного ввода выполнена через резиновую втулку с внутренним диаметром 6 мм под кабель ШВВП 2х0.75, фиксируемую пластиковой гайкой с накаткой. Все крепежные элементы — стальные винты с цинковым покрытием 6 мкм и пластиковые защелки на торцевых крышках, не требующие инструмента для доступа к клеммной колодке.

Управление и адаптивность

Встроенный драйвер ССБ01-020 (ТП) с топологией линейного стабилизатора тока (без электролитических конденсаторов на первичной стороне) поддерживает входное напряжение от 176 до 264 В переменного тока с защитой от импульсных перенапряжений до 1 кВ (класс I). Модель оснащена пассивным входом 1–10 В с входным сопротивлением 100 кОм, причем диапазон регулировки яркости составляет 10–100% с линейной характеристикой, но без возможности полного выключения (минимальный уровень 10%). Светодиодный светильник торговый ССБ01-020 (ТП) поддерживает режим «Приоритет сетевого напряжения»: при подаче на отдельный контакт фазы 220 В через внешний выключатель устройство игнорирует сигнал 1–10 В и переходит на 100% яркости, а при снятии фазы возвращается к диммированию. Встроенный термистор NTC 10 кОм при 25 °C отслеживает температуру радиатора и при превышении 85 °C линейно снижает выходной ток с коэффициентом 2.5% на каждый градус выше порога, вплоть до 50% от номинала при 105 °C. ССБ01-020 (ТП) при коротком замыкании на выходе драйвера (нагрузка менее 2 Ом) автоматически отключается на 5 секунд и затем выполняет три попытки перезапуска с интервалом 2 секунды; после трех неудачных попыток переходит в аварийный режим с опросом каждые 60 секунд. Энергонезависимая память отсутствует, параметры диммирования при выключении питания сбрасываются до 100% при следующем включении. Максимальная длина линии 1–10 В без усилителя составляет 150 метров кабелем с сечением жил не менее 0.5 мм², при этом емкость линии не должна превышать 50 нФ во избежание самовозбуждения драйвера.
