Светотехнические параметры
Модель СДО-3-100 100ВТ генерирует номинальный световой поток 9800 люмен при цветовой температуре 5000К (холодно-белый спектр) с допуском по эллипсу МакАдама не более 4 SDCM. Угол рассеивания основного пучка составляет 110 градусов, сформированный матрицей из 96 топологических чипов с вторичной линзой из оптического поликарбоната. Индекс цветопередачи данного светодиодного прожектора достигает значения Ra 80, что подтверждено протоколами измерений в гониофотометрической установке. Важно: СДО-3-100 100ВТ демонстрирует коэффициент пульсации светового потока менее 2,5% во всем диапазоне питающих напряжений благодаря двухкаскадному LC-фильтру на выходе драйвера. Светотехническая эффективность устройства составляет 98 лм/Вт без учета потерь на защитном стекле. При снижении температуры окружающей среды до -40°C светодиодный прожектор увеличивает поток на 3,5% за счет изменения подвижности носителей в полупроводниковой структуре. Кривая силы света соответствует типу Ламберта с максимумом в осевом направлении и равномерным спадом до 50% интенсивности на границе угла 110 градусов.

Конструкция и защита

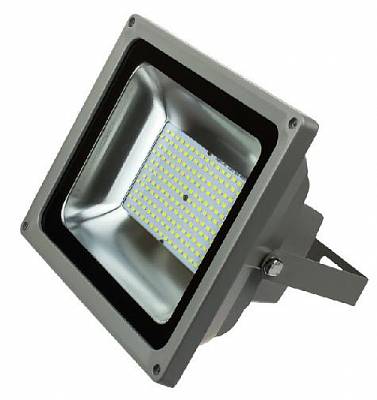

Корпус СДО-3-100 100ВТ выполнен методом литья под давлением из алюминиевого сплава АЛ9 с последующей механической обработкой посадочных поверхностей на фрезерном станке с ЧПУ. Теплоотводящий массив включает 24 вертикальных ребра переменной геометрии с шагом 8 мм, общая площадь теплообмена составляет 700 см². Степень защиты — IP66, обеспеченная двойным силиконовым уплотнительным кольцом между закаленным стеклом, параболическим отражателем и корпусной частью. Светодиодный прожектор оснащен стеклом толщиной 3,5 мм с антибликовым напылением на основе диоксида кремния, снижающим отражение до 4%. Кронштейн крепления СДО-3-100 100ВТ штампован из горячеоцинкованной стали толщиной 3 мм с двумя степенями свободы и фиксацией двумя винтами M8 с шагом 10 градусов. Кабельный ввод PG13.5 с двойным уплотнительным кольцом рассчитан на внешний диаметр силового кабеля от 8 до 12 мм. Важно: внутренняя полость светодиодного прожектора заполнена влагопоглощающим силикагелевым патроном массой 5 граммов, который сохраняет работоспособность в течение 3 лет без замены. Все наружные винты выполнены из нержавеющей стали A2 с покрытием против коррозии в солевом тумане.

Управление и адаптивность
Встроенный драйвер СДО-3-100 100ВТ реализует топологию обратноходового преобразователя с частотой ШИМ 65 кГц и активным корректором коэффициента мощности на граничном режиме проводимости. Адаптивность к качеству электросети обеспечивается встроенным фильтром электромагнитной совместимости класса А и варисторной защитой от выбросов до 4 кВ (8/20 мкс). Светодиодный прожектор поддерживает функцию плавного запуска с длительностью нарастания яркости от 0 до 100% за 1,2 секунды для снижения пускового тока и защиты входного выпрямителя. Для внешнего диммирования модель СДО-3-100 100ВТ оснащена изолированным интерфейсом 0-10 В с входным сопротивлением 100 кОм и точностью регулировки ±2%. Алгоритм термокомпенсации использует два NTC-датчика, размещенные на MCPCB и радиаторе, которые при достижении +85°C снижают выходной ток на 0,6% на каждый градус перегрева. При восстановлении температуры ниже 75°C светодиодный прожектор возвращается к номинальной мощности с гистерезисом 180 секунд. Дополнительно СДО-3-100 100ВТ имеет встроенный фоторезистор с порогом срабатывания 25 люкс, переключающий устройство в дежурный режим с мощностью 5 Вт.

Электрические параметры
Активная мощность СДО-3-100 100ВТ составляет 100 Вт с точностью ±2,5% при номинальном напряжении 220 В переменного тока и частоте 50/60 Гц. Коэффициент мощности на полной нагрузке зафиксирован на уровне 0,92 при суммарном коэффициенте гармонических искажений (THDi) не более 11%. Пусковой ток устройства не превышает 22 А при длительности первого полупериода 200 мкс, что позволяет подключать до 7 единиц светодиодного прожектора на один автоматический выключатель типа C13. Выходной стабилизированный ток LED-матрицы — 1400 мА с пульсацией не более 0,8% на частоте ШИМ 120 кГц. Сопротивление изоляции между первичной и вторичной цепями СДО-3-100 100ВТ составляет не менее 50 МОм при испытательном напряжении 500 В постоянного тока. Максимальный ток утечки на корпус — 0,35 мА при напряжении 264 В. Встроенный термический предохранитель на 145°C невосстанавливаемого типа отключает питание при перегреве радиатора выше допустимого предела. Номинальный ресурс электролитических конденсаторов в составе драйвера — 8000 часов при температуре 105°C.

Эксплуатационные ограничения
Производитель устанавливает для СДО-3-100 100ВТ диапазон рабочих температур от -40°C до +45°C при относительной влажности воздуха до 95% (без конденсации). При эксплуатации выше +40°C светодиодный прожектор автоматически снижает максимальную мощность на 5% за каждые последующие 5°C превышения. Запрещается использовать устройство в среде с концентрацией абразивной пыли более 12 мг/м³ — забивание ребер радиатора снижает теплоотвод на 40%. Ветровая нагрузка на парусность корпуса СДО-3-100 100ВТ ограничена значением 38 м/с при фиксированном положении кронштейна. Минимальное расстояние от светоизлучающей поверхности до воспламеняемых материалов — 0,7 м во избежание локального перегрева линзы и защитного стекла. Резьбовые соединения кронштейна требуют повторной затяжки моментом 5 Н·м после первых 100 часов работы из-за термической релаксации алюминиевого сплава. Ресурс L70 (снижение потока на 30%) заявлен как 50000 часов при соблюдении условий охлаждения и отсутствии вибрации с амплитудой более 2g. Светодиодный прожектор не предназначен для работы в режиме частого включения/выключения с интервалом менее 4 секунд — это вызывает ускоренную деградацию p-n переходов и электролитических конденсаторов драйвера. Монтаж должен производиться с ориентацией стеклом вниз или горизонтально, установка стеклом вверх допускается только при наличии защитного козырька от прямых осадков.
