Светотехнические параметры

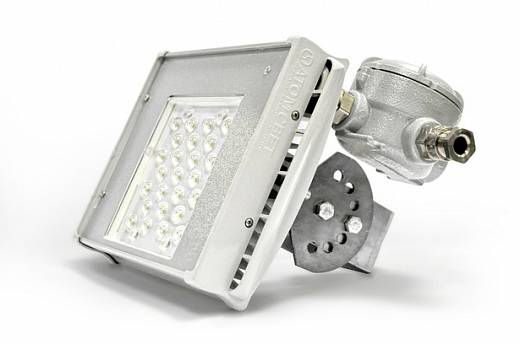

Модель Plant 02-25-3600-40 Ех AtomSvet построена на 40 высокоэффективных LED-чипах типа COB (Chip-on-Board) с плотностью упаковки 25 кристаллов на квадратный сантиметр, распределенных по четырем независимым тепловым зонам. Суммарный номинальный световой поток достигает 37800 люмен при коррелированной цветовой температуре 5000 К с шириной спектральной полосы не более 160 К и индексом цветопередачи Ra > 85. Данный светодиодный прожектор взрывозащищенный формирует концентрированную диаграмму типа КСС-Г с углом раскрыва 60 градусов по уровню половинной яркости, обеспечивая освещение высотных объектов на дистанции до 55 метров. Plant 02-25-3600-40 Ех AtomSvet демонстрирует коэффициент пульсации не более 0,1% на частоте удвоенной сетевой благодаря использованию синхронного выпрямления с активным подавлением гармоник до 35-го порядка. Оптическая система включает 40 индивидуальных TIR-линз из оптического поликарбоната с полным внутренним отражением и дополнительным диффузором для смягчения краевых аберраций. Световая отдача составляет 126 люмен на ватт, причем разброс цветовой температуры между центральной и периферийной зонами не превышает 100 К. Каждый COB-модуль имеет собственную медную подложку толщиной 2 мм с покрытием из иммерсионного золота, обеспечивающим тепловой импеданс 0,2 К/Вт.

Конструкция и защита

Корпус Plant 02-25-3600-40 Ех AtomSvet изготовлен методом литья под давлением 1200 тонн из алюминиево-кремниевого сплава АК12п с последующей термообработкой Т6 и финишным анодированием твердым покрытием толщиной 50 мкм. Данный светодиодный прожектор взрывозащищенный выполнен во взрывонепроницаемой оболочке типа 1Ex d IIC T5 Gb с шириной фланцевого соединения не менее 28 мм и шероховатостью уплотняемых поверхностей Ra 0,8, обеспечивающей плотность прилегания без прокладочных материалов. Герметизация Plant 02-25-3600-40 Ех AtomSvet соответствует степени IP68 при погружении на глубину до 5 метров длительностью 72 часа, что обеспечено системой из четырех уплотнительных контуров: первичный — силиконовая прокладка с замкнутой ячейкой, вторичный — фторкаучуковое кольцо с квадратным сечением, третичный — лабиринтный канал с гидрофобным аэрогелем, четвертичный — торцевое уплотнение из вспененного полиуретана. Защитное стекло толщиной 6,5 мм изготовлено из плавленого кварца марки КУ-1 с пропусканием 97,5% в диапазоне 400–700 нм и выдерживает гидроудар давлением до 4 МПа. Кабельные вводы выполнены по стандарту NPT 1″ с конической резьбой и оснащены взрывозащищенными муфтами для бронированных кабелей диаметром от 16 до 24 мм с системой двойного уплотнения и конусным зажимом из латуни. Радиатор представляет собой монолитную конструкцию с 64 ребрами трапециевидного сечения высотой 48 мм и шагом от 5 до 8 мм, создающим турбулентный режим обтекания с числом Рейнольдса не менее 4000. Все крепежные элементы изготовлены из дуплексной нержавеющей стали марки 1.4462 (UNS S31803), устойчивой к коррозионному растрескиванию под напряжением в хлоридных средах с концентрацией до 5%.

Управление и адаптивность

Электронный драйвер Plant 02-25-3600-40 Ех AtomSvet построен по топологии трехфазного шестипульсного преобразователя с активным корректором мощности на основе карбидокремниевых транзисторов (SiC MOSFET) и гальванической развязкой 6000 В. Данный светодиодный прожектор взрывозащищенный поддерживает питание от трехфазной сети 380/400/415 В (диапазон 320–480 В) с возможностью работы при обрыве одной фазы с сохранением 75% номинальной мощности, а также от сети постоянного тока 450–800 В. Plant 02-25-3600-40 Ех AtomSvet адаптирован для функционирования в системах промышленной автоматизации через опциональный интерфейс EtherCAT с временем цикла не более 250 мкс и поддержкой распределенных часов IEEE 1588 для синхронизации нескольких прожекторов с точностью ±1 мкс. Система интеллектуального термоуправления базируется на десяти датчиках Pt1000 класса А, размещенных на LED-матрице (6 шт.), радиаторе (2 шт.) и в ключевых зонах драйвера (2 шт.), с возможностью индивидуальной калибровки порогов через HMI-интерфейс. Для эксплуатации в зонах с переменными тепловыми нагрузками предусмотрен режим динамической компенсации: при нагреве выше 90 °C выходной ток снижается по квадратичному закону с коэффициентом 1,2% на градус, а при перегреве выше 110 °C происходит полное отключение с автоматическим восстановлением после охлаждения до 70 °C. При снижении температуры окружающей среды ниже -55 °C встроенная система предпускового подогрева на PTC-элементах суммарной мощностью 60 Вт автоматически удерживает температуру драйвера на уровне -25 °C в течение 15 минут перед стартом. Защита от импульсных перенапряжений выполнена на шестиступенчатом устройстве с тремя газоразрядниками класса I (10/350 мкс, 25 кА), двумя варисторами класса II (8/20 мкс, 15 кА) и супрессором класса III, обеспечивающим уровень остаточного напряжения не более 0,9 кВ. Дополнительно предусмотрен встроенный осциллограф качества сети с записью аварийных событий во внутреннюю память объемом 1 Мбайт.
