Светотехнические параметры

Модель FPL 01-12-850 НВ формирует световой поток 850 люмен при эффективной мощности 12 Вт, что соответствует светоотдаче 70,8 лм/Вт в рабочем диапазоне температур от -30 до +40 °C. Пространственное распределение интенсивности выполнено по типу косинусной кривой (D), что обеспечивает равномерное освещение горизонтальных поверхностей с коэффициентом неравномерности не более 1,3. Цветовая температура зафиксирована на отметке 4000 К (нейтральный белый) с допуском ±150 К, индекс цветопередачи Ra превышает 82, что корректно передает оттенки зеленых и синих маркировок на эвакуационных планах. Угол рассеивания основного лепестка составляет 110 градусов в вертикальной плоскости, что исключает образование теней на ступенях при монтаже на высоте 2,2 метра. Данный светодиодный светильник низковольтный демонстрирует коэффициент пульсации светового потока менее 1,2 % при частоте питающей сети 50 Гц, что достигается емкостным фильтром вторичной цепи. Падение светового потока к концу ресурса (50 000 часов) не превышает 25 % по кривой L80. Номинальная яркость в надире составляет 3200 кд/м², что позволяет использовать FPL 01-12-850 НВ в качестве дежурного освещения в коридорах и технических помещениях без бликования.

Конструкция и защита

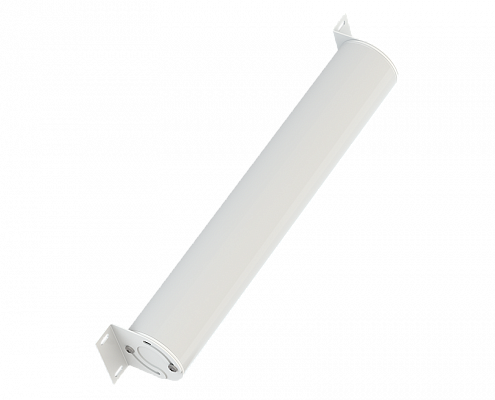

Корпус FPL 01-12-850 НВ выполнен из экструдированного алюминиевого сплава АД31 с анодированным покрытием толщиной 12 мкм, устойчивым к коррозии в среде с содержанием солей до 0,5 мг/м³. Оптический блок закрыт матированным поликарбонатом класса ударопрочности IK08, выдерживающим точечный удар энергией 5 Дж. Степень пылевлагозащиты корпуса — IP54, резиновые уплотнители из силоксанового каучука сохраняют эластичность при циклических перепадах температуры. В отличие от сетевых аналогов, светодиодный светильник низковольтный рассчитан на питание постоянным током 12 В с рабочим диапазоном 10,5–15 В, что позволяет подключать его к стандартным аккумуляторным батареям без дополнительных преобразователей. Монтажная плата на алюминиевой подложке толщиной 1,5 мм приклеена к корпусу через термоинтерфейс с проводимостью 1,8 Вт/м·K, отводя тепло от 60 кристаллов SMD 2835. Клеммная колодка на два входа с сечением провода до 1,5 мм² имеет винтовой зажим с антивибрационной шайбой. Каждый светодиодный светильник низковольтный комплектуется кабельным вводом PG7 с двойным уплотнением, обеспечивающим усилие фиксации до 40 Н на разрыв. Климатическое исполнение УХЛ 3.2 допускает 98 % влажности при 35 °C без образования конденсата внутри оптической камеры.

Управление и адаптивность

Встроенная система управления FPL 01-12-850 НВ реализована на базе ШИМ-контроллера с частотой 1,2 кГц, поддерживающего внешнее затемнение посредством подачи сигнала 0–10 В. При размыкании цепи управления светодиодный светильник низковольтный автоматически переходит в номинальный режим мощностью 12 Вт, при замыкании на массу — снижает яркость до 15 % без мерцания. Для адаптации к движущимся объектам предусмотрен вход для подключения выносного датчика движения с сухим контактом, время удержания после срабатывания программируется перемычками в диапазоне 10–600 секунд. Встроенный фоторезистор с порогом переключения 30 люкс позволяет отключать светильник при наличии естественного освещения выше заданного уровня, гистерезис составляет 10 люкс для исключения частых циклов включения/выключения. Максимальное количество циклов перезапуска для штатной электроники ограничено 100 000 без потери параметров. Контроллер FPL 01-12-850 НВ имеет защиту от обратной полярности питания и от кратковременных скачков напряжения до 24 В длительностью 100 мс. Для группового управления до 10 светильников используется параллельное подключение цепей затемнения без дополнительных усилителей, что упрощает интеграцию в систему «умное здание». Задержка включения после подачи питания составляет не более 0,5 секунды — это гарантирует мгновенный выход на режим при срабатывании аварийной сигнализации.
