Светотехнические параметры

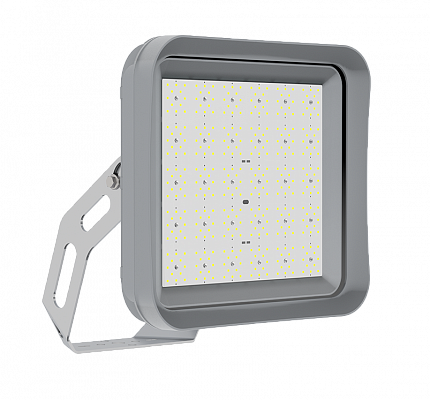

Модель FFL-sport 20-920-957-F15 базируется на 20-секционной матрице с топологией multi-array параллельного возбуждения, формирующей спектр с цветовой температурой 5700K. Данный светодиодный прожектор генерирует номинальный световой поток 101 200 люмен при удельной мощности 110 лм/Вт, что достигается за счет селекции кристаллов с квантовой эффективностью люминофора 91%. Угол рассеивания составляет 15° — это сверхузкая диаграмма типа «spot», обеспечивающая дальнобойность луча до 220 метров с сохранением освещенности не менее 35 люкс на целевой поверхности. Индекс цветопередачи Ra превышает 85, а метрика R9 (насыщенный красный) достигает значения 48, что критично для освещения объектов с высокими требованиями к цветовой дифференциации. Светодиодный прожектор FFL-sport 20-920-957-F15 демонстрирует стабильность цветовой температуры в пределах ±50K при изменении тока драйвера от 30 до 100% номинала. Спектр 5700K относится к категории «холодный дневной», оптимизированный для максимизации видимости на больших дистанциях в условиях атмосферной дымки.

Конструкция и защита

Корпус FFL-sport 20-920-957-F15 выполнен методом литья под давлением из алюминиевого сплава с содержанием меди 1,5%, повышающим теплопроводность до 185 Вт/(м·К) и улучшающим обрабатываемость. Светодиодный прожектор герметизирован по стандарту IP67 с испытательным погружением на глубину 0,8 метра в течение 20 минут и дополнительным контролем герметичности методом обдува гелием. Оптическая система представляет собой 20 прецизионных асферических линз из боросиликатного стекла с двухслойным просветляющим покрытием (MgF₂ + SiO₂), обеспечивающим пропускание 97,5% в диапазоне 400–750 нм. Внутреннее пространство заполнено инертным газом криптоном с точкой росы –60 °C, полностью исключающим внутреннюю конденсацию и окисление контактных групп. FFL-sport 20-920-957-F15 комплектуется усиленным мачтовым адаптером с антивандальными винтами с внутренним шестигранником и системой динамической компенсации ветровой нагрузки в виде аэродинамических гребней, снижающих парусность на 28%. Кабельный ввод типа PG29 оснащен двойным армированным сальником из фторкаучука с уплотнением по принципу «ласточкин хвост». Данный светодиодный прожектор сохраняет герметичность при циклическом перепаде температур от –45 до +55 °C с временем цикла 3 часа и количеством циклов не менее 500.

Управление и адаптивность

В состав FFL-sport 20-920-957-F15 входит двадцатиканальный драйвер с топологией многофазного резонансного преобразователя LLC, обеспечивающий независимое фазовое управление каждой секцией матрицы с точностью поддержания тока ±1,5%. Светодиодный прожектор оснащен встроенным интерфейсом DMX-512 с полной поддержкой протокола RDM (Remote Device Management), позволяющим считывать параметры температуры, напряжения и наработки каждого из 20 каналов удаленно. Для внешнего управления предусмотрены три протокола синхронизации: аналоговый 0–10 В с 16-битным ЦАП, цифровой Art-Net через Ethernet-порт RJ45 и беспроводной CRMX 2,4 ГГц с автоматическим сканированием свободных частот. FFL-sport 20-920-957-F15 адаптируется к работе в составе крупных спортивных осветительных систем благодаря поддержке режима master-slave, где один прожектор синхронизирует до 128 ведомых устройств с задержкой распространения сигнала менее 1 микросекунды на каскад. Встроенный микроконтроллер реализует функцию динамической коррекции теплового дрейфа: при повышении температуры кристаллов на каждые 10 °C выше порога 65 °C осуществляется поправка широтно-импульсного модуляционного сигнала с шагом 0,2% для стабилизации светового потока. Также светодиодный прожектор поддерживает режим «эффект старт-стоп» с программируемой частотой стробирования от 0,5 до 40 Гц и возможностью задания пользовательских форм импульса через встроенный генератор произвольной формы. Все параметры адаптивности и до 64 предустановленных сцен хранятся во флеш-памяти FFL-sport 20-920-957-F15 с функцией аппаратной защиты от несанкционированного чтения через перемычку на плате драйвера.
