Светотехнические параметры

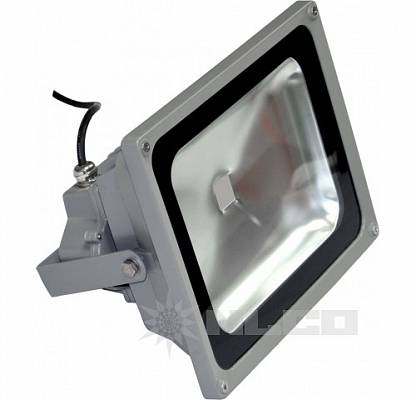

Модель OSF(RGB)40-04-M-01 построена на 40-ваттной четырехкристальной RGB-матрице с топологией независимого управления по каналам: красный (625–635 нм), зеленый (525–535 нм), синий (465–475 нм) и дополнительный белый (5000K). Данный светодиодный прожектор генерирует суммарный световой поток до 3400 люмен в режиме полного белого при максимальной токовой нагрузке 700 мА на канал. Угол рассеивания составляет 100° с симметричной диаграммой, обеспечивающей коэффициент смешения цветов на уровне 96% без появления цветных ореолов по краям светового пятна. Индекс цветопередачи Ra в режиме белого свечения достигает 84, а показатель цветовой гаммы относительно стандарта sRGB превышает 120%, что критично для профессионального сценического и архитектурного освещения. Светодиодный прожектор OSF(RGB)40-04-M-01 демонстрирует стабильность цветовых координат в пределах ±0,003 по осям x и y при флуктуациях температуры кристаллов от 20 до 70 °C благодаря встроенной термокомпенсации. Спектральная чистота каждого из трех цветных каналов обеспечивает полуширину излучения не более 20 нм, исключающую спектральное перекрытие и гарантирующую насыщенность воспроизводимых оттенков.

Конструкция и защита

Корпус OSF(RGB)40-04-M-01 выполнен методом литья под давлением из алюминиевого сплава АД12 с порошковым полиэфирным покрытием толщиной 70 мкм, обеспечивающим устойчивость к абразивному износу. Светодиодный прожектор герметизирован по стандарту IP66 с двойным силиконовым уплотнителем по периметру оптического блока и резиновым кольцом на вводе питания. Оптическая система представляет собой четыре индивидуальных TIR-коллиматора из оптического поликарбоната с микропризматическим рассеивателем на выходе, формирующим однородное световое поле без дискретных цветовых зон. Внутреннее пространство заполнено теплопроводящим керамическим компаундом с коэффициентом теплопередачи 0,9 Вт/(м·К), отводящим тепло от драйверных микросхем и защищающим их от вибрации. OSF(RGB)40-04-M-01 комплектуется поворотным кронштейном из нержавеющей стали AISI 304 с двумя степенями свободы: азимутальный поворот 340° и наклон 180° с фиксацией через резьбовые втулки M12 и контргайки. Кабельный ввод типа PG13,5 оснащен двойной уплотнительной манжетой из EPDM-каучука с диапазоном захвата кабеля 6–10 мм. Данный светодиодный прожектор сохраняет герметичность при воздействии солевого тумана концентрацией 5% в течение 300 часов и прямых водяных струй давлением 80 бар с расстояния 2 метров.

Управление и адаптивность

В состав OSF(RGB)40-04-M-01 входит четырехканальный драйвер с топологией синхронного понижающего преобразователя и независимой широтно-импульсной модуляцией на каждом канале с частотой 2,4 кГц, исключающей видимое мерцание даже при высокоскоростной видеосъемке. Светодиодный прожектор оснащен встроенным интерфейсом DMX-512 с гальванической развязкой 4 кВ, поддержкой RDM для удаленной диагностики и автоматическим определением полярности сигнала. Для внешнего управления предусмотрены три режима работы: автономный с библиотекой из 30 предустановленных статических цветов и 12 динамических эффектов (цветовой цикл, градиентная заливка, стробоскоп от 1 до 20 Гц), режим синхронизации через DMX с адресацией до 512 каналов и беспроводной режим через опциональный модуль 2,4 ГГц с дальностью до 150 метров. OSF(RGB)40-04-M-01 адаптируется к работе в составе крупных светодинамических систем благодаря функции программного смешения цветов с 16-битной глубиной на канал (65 536 градаций на каждый цвет), что обеспечивает плавность цветовых переходов без видимых ступеней. Встроенный микроконтроллер реализует функцию автоматического сохранения состояния: при пропадании питания светодиодный прожектор фиксирует текущие параметры во флеш-памяти и восстанавливает их после возобновления подачи напряжения, включая цвет, яркость и активный динамический эффект. Также модель поддерживает режим «звуковая активация» с встроенным цифровым микрофоном и 10-полосным эквалайзером, обеспечивающим синхронизацию цветовых переходов с низкими, средними и высокими частотами музыкального сигнала. Все параметры управления, включая DMX-адрес, скорость эффектов и чувствительность микрофона, конфигурируются через семь DIP-переключателей и две программируемые кнопки без вскрытия корпуса OSF(RGB)40-04-M-01.
