Светотехнические параметры

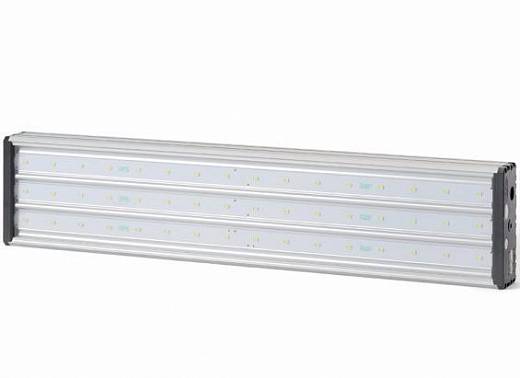

Модель УСС 48 2Ex оснащена 48 высокоэффективными LED-кристаллами с топологией расположения 8х6, формирующими суммарный световой поток 7200 люмен при коррелированной цветовой температуре 5000 К. Фотометрическое тело имеет широкую симметричную кривую типа Ш (широкая) с углом рассеивания 120 градусов, что позволяет равномерно освещать крупногабаритные технологические зоны без провалов. Данный светодиодный прожектор взрывозащищенный демонстрирует коэффициент пульсации не более 0,3% на частоте 100 Гц благодаря трехкаскадной фильтрации выходного тока драйвера. УСС 48 2Ex обеспечивает индекс цветопередачи Ra > 82, что критично для различения сигнальных окрасок трубопроводов и цветовой маркировки кабельных трасс. Оптическая система включает вторичный отражатель из полированного анодированного алюминия и плоское защитное стекло с двусторонним просветляющим покрытием, пропускающим 94% видимого спектра. Световая отдача достигает 130 люмен на ватт, причем деградация потока за 50 000 часов работы не превышает 12% от начального значения. Каждый LED-кристалл имеет индивидуальную линзу из оптического поликарбоната, корректирующую аберрации на краях диаграммы направленности.

Конструкция и защита

Корпус УСС 48 2Ex отлит под давлением из алюминиево-кремниевого сплава АК7ч с последующей термической обработкой T6 для снятия внутренних напряжений. Данный светодиодный прожектор взрывозащищенный выполнен во взрывонепроницаемой оболочке типа 2Ex nR IIC T5 Gb с лабиринтными уплотнениями на всех разъемных соединениях длиной пути утечки не менее 20 мм. Герметизация УСС 48 2Ex соответствует степени IP67 и обеспечена силиконовыми уплотнительными кольцами круглого сечения с твердостью по Шору 70A, сохраняющими эластичность до -55 °C. Защитное стекло изготовлено из боросиликатного материала толщиной 4 мм с химической закалкой и армировано стальной сеткой с ячейкой 15х15 мм для защиты от механических повреждений. Кабельные вводы выполнены по стандарту метрической резьбы M20 с возможностью подключения кабелей наружным диаметром от 8 до 14 мм, включая бронированные модификации. Радиаторная часть имеет развитое оребрение с 28 вертикальными ребрами переменного сечения, увеличивающими турбулентность воздушного потока. Все крепежные элементы изготовлены из нержавеющей стали марки AISI 304 с покрытием, стойким к сероводородной коррозии.

Управление и адаптивность

Электронный драйвер УСС 48 2Ex построен по топологии резонансного LLC-преобразователя с гальванической развязкой 4000 В и активным корректором коэффициента мощности, достигающим значения 0,97. Данный светодиодный прожектор взрывозащищенный поддерживает три режима управления: постоянный номинальный свет, режим дежурного освещения с мощностью 5 Вт и режим циклического включения по встроенному таймеру с периодом до 168 часов. УСС 48 2Ex адаптирован для работы в сетях с искаженной формой напряжения (коэффициент гармоник до 15%) благодаря входному EMI-фильтру с дросселями на аморфном сердечнике. Система термокомпенсации на основе NTC-термистора, установленного на подложке LED-матрицы, при достижении 95 °C плавно снижает выходной ток с темпом 2% на градус до достижения теплового равновесия. Для удаленного мониторинга предусмотрен опциональный интерфейс LoRaWAN с частотой 868 МГц, передающий параметры напряжения, тока и температуры кристаллов на расстояние до 3 км в условиях плотной застройки. При падении входного напряжения ниже 150 В драйвер автоматически переключается в режим стабилизации тока с пониженной мощностью, предотвращая срабатывание защит от перегрузки. Защита от импульсных перенапряжений выполнена на трехступенчатом варисторе с газоразрядником, обеспечивающим уровень защиты 2 кВ согласно категории II МЭК 61000-4-5.
