Светотехнические параметры

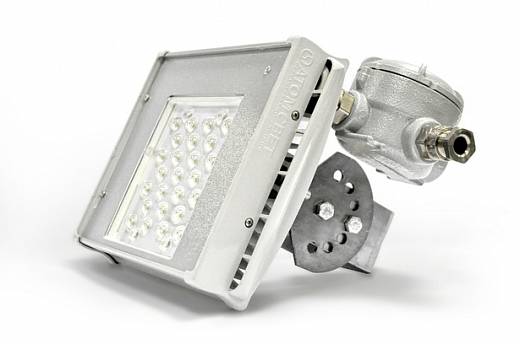

Модель Plant 02-2000-22 Ех LV(120) AtomSvet построена на 22 компактных LED-матрицах типа COB (Chip-on-Board), каждая из которых содержит 91 кристалл, интегрированный на монолитной керамической подложке. Суммарный номинальный световой поток достигает 21000 люмен при коррелированной цветовой температуре 5000 К с шириной спектральной полосы не более 170 К и индексом цветопередачи Ra > 82. Данный светодиодный прожектор взрывозащищенный формирует широкую асимметричную диаграмму типа КСС-Ш с углом раскрыва 120 градусов в горизонтальной плоскости и 65 градусов в вертикальной, что обеспечивает равномерную заливку протяженных коридоров. Plant 02-2000-22 Ех LV(120) AtomSvet демонстрирует коэффициент пульсации не более 0,3% при питании от сети с гармоническими искажениями до 10% THD благодаря встроенному LC-фильтру четвертого порядка. Оптическая система включает 22 индивидуальных рефлектора из полированного алюминия с родиевым покрытием толщиной 0,5 мкм, обеспечивающим отражательную способность 94% без деградации в течение срока службы. Световая отдача составляет 128 люмен на ватт, причем разброс цветовой температуры между центральной и периферийной зонами не превышает 120 К. Каждый COB-модуль имеет собственный медный теплоотводящий сердечник, интегрированный в общую радиаторную пластину.

Конструкция и защита

Корпус Plant 02-2000-22 Ех LV(120) AtomSvet изготовлен методом литья под низким давлением из алюминиево-цинкового сплава марки АЦ4Мг с последующим двухслойным порошковым покрытием толщиной 140 мкм. Данный светодиодный прожектор взрывозащищенный выполнен во взрывонепроницаемой оболочке типа 1Ex d IIC T5 Gb с длиной пути утечки по фланцевым соединениям не менее 24 мм и зазором между взрывонепроницаемыми плоскостями не более 0,10 мм. Герметизация Plant 02-2000-22 Ех LV(120) AtomSvet соответствует степени IP67 и обеспечена тремя уплотнительными контурами: первичный — силиконовая прокладка с профилем «ласточкин хвост», вторичный — кольцо из фторкаучука Viton, третий — лабиринтный канал с гидрофильным наполнителем, отводящим конденсат. Защитное стекло толщиной 5 мм изготовлено из боросиликатного стекла марки БСК-2 с химической закалкой и выдерживает удар стальным шаром массой 0,5 кг с высоты 1,5 метра. Кабельные вводы выполнены по стандарту метрической резьбы M25 с шагом 1,5 мм и оснащены взрывозащищенными муфтами для бронированных кабелей диаметром от 12 до 18 мм с системой двойного сальника. Радиатор представляет собой монолитную алюминиевую плиту с 38 трапециевидными ребрами высотой 42 мм, ориентированными для конвективного охлаждения при любом угле наклона прожектора. Все крепежные элементы изготовлены из нержавеющей стали марки AISI 316L с дополнительным пассивирующим покрытием, устойчивым к хлоридной коррозии в морской атмосфере.

Управление и адаптивность

Электронный драйвер Plant 02-2000-22 Ех LV(120) AtomSvet построен по топологии двухтактного полумостового преобразователя с активным корректором коэффициента мощности и гальванической развязкой первичной и вторичной цепей. Данный светодиодный прожектор взрывозащищенный поддерживает широкодиапазонное питание от 90 до 264 В переменного тока частотой 50/60 Гц с автоматической компенсацией провалов напряжения длительностью до 200 мс. Plant 02-2000-22 Ех LV(120) AtomSvet адаптирован для работы в системах диспетчеризации через опциональный интерфейс KNX TP1-256 с поддержкой протокола EIB и возможностью группового управления до 256 устройств на линии без дополнительных повторителей. Система термокомпенсации на основе микроконтроллера обрабатывает данные с пяти NTC-термисторов (три на LED-подложке, два на драйвере), снижая выходной ток на 1,8% на каждый градус превышения порога 90 °C. Для эксплуатации в зонах с переменным сетевым напряжением предусмотрен режим стабилизации мощности с точностью ±2% при скачках напряжения от 110 до 240 В, реализованный через цифровой ШИМ-контроллер с обратной связью по току. При снижении температуры окружающей среды ниже -50 °C встроенный нагревательный элемент на керамических PTC-термисторах мощностью 25 Вт автоматически поддерживает температуру драйвера на уровне не ниже -30 °C, обеспечивая гарантированный пуск. Входные цепи защищены от импульсных перенапряжений комбинированным устройством с газоразрядником класса II (8/20 мкс, 10 кА) и варистором с уровнем ограничения 1,5 кВ согласно требованиям МЭК 61000-4-5.
