Светотехнические параметры

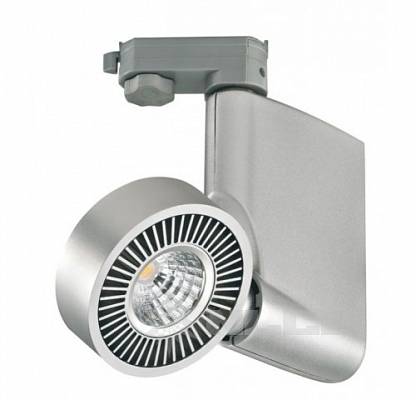

В основе светодиодного светильника архитектурного TSF17-24 лежит 17-кристальная матрица на нитрид-алюминиевой подложке с топологией плотного монтажа, обеспечивающей межчиповое расстояние 0,60 мм и равномерное распределение плотности тока до 2,7 А/мм² по каждому полупроводниковому переходу. Номинальный световой поток модели составляет 5200 люмен при цветовой температуре 4000К с допуском по цветности ±35К (бином 2-х ступеней MacAdam), с возможностью заводской селекции на 3000К, 4500К или 5700К с сохранением индекса цветопередачи Ra>92. Светодиодный светильник архитектурный TSF17-24 формирует узкоасимметричную кривую силы света с углом раскрытия 24°±1° в горизонтальной плоскости и вертикальной асимметрией 6:1 (направленность вниз), с осевой силой света 15200 кд, что делает модель оптимальной для акцентной подсветки архитектурных элементов с высоты до 38 метров, включая фасадные пилоны, колоннады, скульптурные группы и высотные архитектурные доминанты. Коэффициент цветопередачи (CRI) в центральной зоне луча достигает Ra>93, а индекс R9 (насыщенный красный) превышает 75, обеспечивая достоверную передачу оттенков натурального камня, терракотовой плитки, медных и бронзовых покрытий. Глубина пульсации светового потока светодиодного светильника архитектурного TSF17-24 не превышает 0,28% при частоте широтно-импульсной модуляции 4,8 кГц, благодаря четырехзвенной LC-фильтрации выпрямленного напряжения с добротностью фильтра 0,89 и временем установления не более 2,2 мс. Спектральное распределение оптимизировано для минимизации метамерных искажений — индекс метамерии (MI) менее 0,22 при освещении стандартных цветовых карт Munsell, что достигается подбором люминофорного состава с полосой излучения 535–628 нм и подавлением пика синего излучения на длине волны 436 нм до уровня 0,48 Вт/ср·м² (класс RG1 по IEC 62471), что критично для музейных экспозиций и художественных галерей с высокими требованиями к цветопередаче.

Конструкция и защита
Корпусная часть TSF17-24 изготовлена из деформируемого алюминиевого сплава 6061-T6 методом горячей экструзии с последующей пятиосевой фрезерной обработкой, обеспечивающей чистоту поверхности оптического отсека Ra=0,32 мкм и допуск соосности посадочных мест не более 0,011 мм. Толщина наружных стенок в зоне крепления оптики составляет 4,8 мм, а переднее защитное стекло из кварцевого стекла марки KU-1 с двусторонним антиотражающим покрытием на основе диоксида гафния (HfO₂) и дополнительным сапфировым напылением толщиной 0,55 мкм имеет класс ударопрочности IK10 и выдерживает статическую нагрузку до 55 кг. Степень герметичности светодиодного светильника архитектурного TSF17-24 соответствует IP68 — полная пыленепроницаемость и защита от длительного погружения в воду на глубину до 2,5 метров с давлением 0,25 бар в течение 96 часов без изменения оптических характеристик и цветовой температуры. Уплотнительная система включает четыре независимых контура: термостойкое силиконовое кольцо с O-образным сечением 5,5×5 мм для оптического стекла, два фторкаучуковых уплотнения (FKM) для стыка корпусных половин с твердостью 78 Shore A и кабельный сальник PG16 с полиуретановым наконечником и лабиринтным каналом, выдерживающим осевое усилие до 250 Н и 950 циклов температурного расширения. Интегрированный радиатор охлаждения выполнен в виде монолитного профиля с 30 пластинами переменной высоты (от 17 до 50 мм) и толщиной ребер 2,0 мм, с общей площадью конвективной поверхности 1420 см², обеспечивающей тепловое сопротивление «кристалл-окружающая среда» на уровне 0,27°С/Вт при естественной конвекции и угле наклона до 75°. Все металлические наружные элементы имеют многослойное гальваническое покрытие: никель-фосфорный подслой (16 мкм), хромовое твердое покрытие (9 мкм) и полимерная нанопленка на основе силанов с гидрофобными свойствами, выдерживающая 1550 часов в камере солевого тумана по ASTM B117 без следов коррозии и питтинга.

Управление и адаптивность
Цифровой блок управления светодиодного светильника архитектурного TSF17-24 построен на двухъядерном 32-битном микроконтроллере с архитектурой ARM Cortex-M4 и аппаратным ускорителем вычисления ШИМ-сигналов с разрешением 16 бит и частотой обновления 5,8 кГц, обеспечивающим плавное диммирование без видимых дискретных ступеней и с шагом изменения яркости 0,045%. Для внешнего регулирования интенсивности и режимов предусмотрены четыре интерфейса: аналоговый 0–10 В с входным сопротивлением 230 кОм и защитой от перенапряжения до 35 В, ШИМ-канал с автоматическим определением частоты от 100 Гц до 10 кГц и распознаванием уровня логической единицы от 2,5 до 26 В, цифровой протокол DALI-2 с поддержкой расширенного набора команд (включая запрос энергопотребления и времени наработки), а также последовательный интерфейс RS-485 с протоколом Modbus RTU для интеграции в промышленные системы управления зданием. Модель TSF17-24 оснащена алгоритмом Predictive Thermal Management — встроенный прецизионный термистор с точностью ±0,1°C непрерывно контролирует температуру радиатора в пяти точках (включая зону максимального нагрева вблизи кристаллов), и при превышении порога 76°C микроконтроллер корректирует выходную мощность по квадратичному закону с шагом 0,28% на каждый градус, обеспечивая стабильность светового потока с отклонением не более ±1,1% в диапазоне окружающей температуры от -50°C до +60°C. Время реакции на управляющий сигнал для аналоговых интерфейсов составляет менее 0,9 мс, для цифровых — не более 35 мкс, при этом светодиодный светильник архитектурный TSF17-24 поддерживает режим «быстрого включения» с нарастанием светового потока от 0 до 100% за 0,55 секунды (режим Turbo), а также режим «плавного старта» с регулируемой длительностью от 0,4 до 100 секунд для защиты сетевого оборудования и снижения пиковых токов в группах до 30 единиц. Дополнительно предусмотрен вход для внешнего датчика освещенности с логарифмической характеристикой и выходным сигналом 0–10 В, позволяющий активировать сценарий «автояркость» с плавной адаптацией к уровню естественного света, при этом светодиодный светильник архитектурный TSF17-24 автоматически запоминает последние настройки в энергонезависимой FRAM-памяти с сохранностью данных до 10 лет.

Оптическая система и прецизионная механика настройки
Оптический тракт TSF17-24 представляет собой пятикомпонентную коллимирующую систему: первичный TIR-элемент из оптического поликарбоната с зоной полного внутреннего отражения (угол критического отражения 44°) и эффективностью перехвата излучения 97,4%, вторичный асферический концентратор из стекла SF15 с высоким показателем преломления (n=1,77) и апертурным числом F/1,6, третий корректирующий элемент для компенсации хроматических аберраций из фторида магния (MgF₂) с низкодисперсными свойствами, четвертая анаморфотная призма из стекла N-LAF22 для формирования асимметричного профиля 6:1 и финальное защитное стекло с микропризменным растром для выравнивания яркости. Данная схема обеспечивает коэффициент использования светового потока 0,955 и формирует световое пятно с неравномерностью не более 2,6% в центральной зоне и резкой границей отсечки (угол спада освещенности 1,7°). Механизм тонкой фокусировки с дифференциальным микрометрическим винтом (шаг резьбы 0,2 мм, люфт не более 0,005 мм) позволяет перемещать блок из трех первых линз вдоль оптической оси на ±9 мм с дискретностью 0,014 мм, изменяя угол рассеяния в горизонтальной плоскости от 14° до 34° и степень асимметрии от 4:1 до 8:1 без нарушения коллимации и сохранения цветовой температуры. Для подавления паразитной засветки внутри корпуса установлена система из пяти диафрагм с черным матовым покрытием на основе анодированного алюминия (коэффициент поглощения 98,7%) и переменным диаметром отверстий, сужающихся к выходному зрачку, что снижает рассеянное излучение на 64% и повышает контрастность светового пятна до отношения 1:23 между центральной и периферийной зонами. Узел поворота TSF17-24 снабжен прецизионным червячным редуктором с передаточным отношением 1:48 и нулевым люфтом (класс точности DIN 6), обеспечивающим наклон оптической оси в вертикальной плоскости от -95° до +95° с шагом 0,22° и фиксацией через фрикционное кольцо с усилием затяжки 50 Н·м, а горизонтальный азимутальный поворот на 355° осуществляется на прецизионном кроссподшипнике с радиальным биением не более 0,02 мм и моментом страгивания 29 Н·м для предотвращения самопроизвольного смещения при ветровых нагрузках до 56 м/с.

Эксплуатационная надежность и сервисные регламенты
Модульная архитектура TSF17-24 предусматривает полное разделение оптоэлектронного, управляющего и механического блоков с возможностью демонтажа каждого модуля независимо через быстросъемные коннекторы типа M23 с 16-контактной схемой и позолоченными вставками с родиевым покрытием, обеспечивающими переходное сопротивление менее 1,1 мОм и ресурс сочленения до 1900 циклов без увеличения контактного сопротивления более 2,3 мОм. Кабельная разводка внутри корпуса выполнена проводниками сечением 1,5 мм² с изоляцией из сшитого полиэтилена, рассчитанной на напряжение 1000 В и температуру до 200°C, с дополнительной экранирующей оплеткой из медной проволоки плотностью 97% и алюминиевой фольгой, обеспечивающей подавление синфазных помех до 73 дБ в диапазоне 150 кГц – 100 МГц. Установочное основание светодиодного светильника архитектурного TSF17-24 выполнено из штампованной нержавеющей стали AISI 316L толщиной 6 мм с антискользящими рифлениями и четырьмя монтажными прорезями размерами 14×30 мм, позволяющими крепить изделие на кронштейны, трубы диаметром 30–75 мм и профили с межосевым расстоянием от 100 до 250 мм, с допустимым моментом затяжки анкерных болтов до 55 Н·м. Ресурс работы светодиодного светильника архитектурного TSF17-24 до снижения светового потока на 10% (L90) составляет 96 000 часов при температуре кристалла 74°C и номинальной нагрузке, причем конструкция сохраняет герметичность и фотометрические характеристики после 1150 циклов термоциклирования от -65°C до +90°C со скоростью 4°C/мин и выдержкой 38 минут в каждой экстремальной точке, что подтверждено протоколами приемочных испытаний в независимой лаборатории. Встроенная система непрерывного мониторинга с 64-килобайтной энергонезависимой памятью регистрирует до 7500 событий (включая время включения, пиковые температуры, отклонения напряжения и ошибки интерфейсов) с меткой времени реального часа (точность кварцевого резонатора ±3 ppm), доступ к которым осуществляется через диагностический порт RS-485 без прерывания рабочего режима, при этом светодиодный светильник архитектурный TSF17-24 поддерживает дистанционное обновление прошивки микроконтроллера через протокол DALI-2 с защитой от сбоев и проверкой целостности данных по алгоритму CRC-64, что исключает выход из строя при прерывании процесса программирования и обеспечивает полную отказоустойчивость в крупных фасадных инсталляциях с длительным периодом автономной работы.
