Светотехнические параметры

Модель FPL 01-24-850 НВ генерирует номинальный световой поток 850 люмен при потребляемой мощности 24 Вт, что обеспечивает удельную светоотдачу 35,4 лм/Вт в режиме длительной эксплуатации. Пространственная кривая сил света соответствует типу Ш (широкая) с углом рассеивания 140 градусов в горизонтальной плоскости, что формирует равномерную заливку светом помещений с низкими потолками до 2,5 метров. Цветовая температура зафиксирована на нейтральном значении 4000 К с индексом цветопередачи Ra не менее 84, обеспечивающим достоверное различение оттенков серого и коричневого на панелях управления. Коэффициент пульсации светового потока не превышает 0,8 % благодаря двухзвенной фильтрации в драйвере, что исключает стробоскопический эффект при наблюдении за вращающимися механизмами. Данный светодиодный светильник низковольтный демонстрирует линейную зависимость светового потока от температуры кристалла: при нагреве подложки до 85 °C снижение яркости составляет не более 9 % от паспортного значения. Угол обрезания светораспределения (Cut-off angle) составляет 75 градусов от надира, что минимизирует засветку верхней полусферы при монтаже в нишах. Межремонтный ресурс светодиодной матрицы определен как L70 при 70 000 часов работы, что соответствует 16 годам циклического включения по 12 часов в сутки. Номинальная яркость в центральной точке под углом 0 градусов достигает 2800 кд/м², что позволяет использовать FPL 01-24-850 НВ в качестве акцентного освещения витрин и стеллажей.

Конструкция и защита

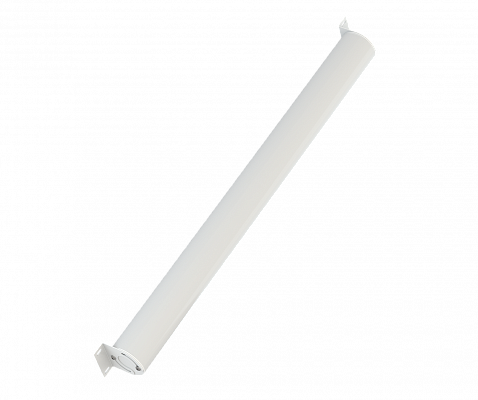

Корпус FPL 01-24-850 НВ изготовлен из стального оцинкованного листа толщиной 0,8 мм с двухсторонним порошковым покрытием RAL 9016, устойчивым к истиранию более 500 циклов по методу таблетера. Оптическая система представляет собой призматический поликарбонатный рассеиватель с коэффициентом пропускания 88 %, снижающим слепящее действие точечных источников. Степень защиты корпуса и клеммного отсека соответствует IP44, что исключает проникновение твердых частиц диаметром более 1 мм и защищает от косых водяных брызг. В отличие от стандартных решений, светодиодный светильник низковольтный рассчитан на питание постоянным напряжением 12 В с допустимым диапазоном 10–16 В постоянного тока, что позволяет подключать его к тяговым аккумуляторным батареям без промежуточного преобразователя. Плата с 96 светодиодами SMD 2835 закреплена на алюминиевом профиле-радиаторе с ребрами высотой 12 мм, обеспечивающем эффективную конвекцию. Каждый светодиодный светильник низковольтный оснащен герметичным кабельным вводом М12 с двойным уплотнением, выдерживающим осевую нагрузку до 60 Н без нарушения целостности изоляции. Климатическое исполнение УХЛ 4.2 допускает эксплуатацию при относительной влажности воздуха до 95 % при температуре 30 °C без конденсации влаги на оптических поверхностях. Защита от короткого замыкания реализована самовосстанавливающимся полимерным предохранителем с током срабатывания 2,5 А и временем восстановления менее 2 секунд.

Управление и адаптивность

Встроенная электроника FPL 01-24-850 НВ поддерживает внешнее управление по интерфейсу 1–10 В с потреблением тока по цепи управления не более 0,5 мА. При подаче на управляющий вход напряжения менее 1,5 В светодиодный светильник низковольтный переходит в режим ожидания с остаточным световым потоком 3 % от номинала. Адаптивность к условиям окружающей среды реализована через опциональный выносной датчик движения с частотным диапазоном 5,8 ГГц, подключаемый к штатному разъему RJ12. Время задержки отключения после пропадания сигнала движения программируется поворотным потенциометром в диапазоне 5–300 секунд с дискретностью 5 секунд. Встроенный фототранзистор с порогом срабатывания 40 люкс позволяет автоматически отключать светильник при уровне естественной освещенности выше заданного значения, гистерезис составляет 15 люкс для предотвращения ложных срабатываний. Контроллер FPL 01-24-850 НВ запоминает последнее состояние при отключении питания благодаря энергонезависимой памяти EEPROM с ресурсом 100 000 циклов перезаписи. Для синхронизации нескольких светильников в одной линии предусмотрен протокол мастер-ведомый с задержкой распространения сигнала не более 50 мкс на каждый узел. Максимальное количество подключаемых устройств к одному источнику управляющего сигнала ограничено 25 единицами без потери времени отклика. Вход защиты от переполюсовки выполнен на диоде Шоттки с падением напряжения 0,4 В, что исключает выход из строя электроники при ошибочном подключении питания.
