Светотехнические параметры

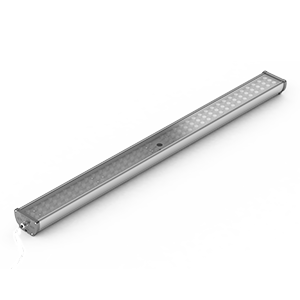

Светодиодный светильник промышленный аварийный с артикулом V1-I0-70072-03X06-6703640 (VA.1-I0-70.0072-03-AU30-67.036.40) оснащается 72 светодиодными чипами Nichia 757G V2, расположенными на текстолитовой плате FR-4 с медными токоведущими дорожками толщиной 105 мкм и термопереходными отверстиями под чипами. Суммарный световой поток в номинальном режиме составляет 9800 люмен при цветовой температуре 4000К (нейтральный белый) с допуском ±200K по шкале МакАдама в 3-шаговом диапазоне. Индекс цветопередачи Ra достигает 87, а значение R11 (синий) составляет 68, что критично для различения оттенков изоляции кабелей и сигнальной маркировки. Благодаря глубокой конической отражающей поверхности с алюминиевым вакуумным напылением (коэффициент отражения 94%), V1-I0-70072-03X06-6703640 (VA.1-I0-70.0072-03-AU30-67.036.40) формирует кривую силы света типа Д (косинусная) с углом рассеивания 115°. Данный светодиодный светильник промышленный аварийный демонстрирует коэффициент пульсации 0.30% при частоте 340 Гц, что обеспечено применением активного корректора мощности с топологией повышающего преобразователя и трехкаскадного LC-фильтра.

Конструкция и защита
Корпус V1-I0-70072-03X06-6703640 (VA.1-I0-70.0072-03-AU30-67.036.40) изготовлен методом литья под низким давлением из алюминиевого сплава АМг5 с последующей химической пассивацией и порошковой окраской полиэфирной краской RAL 7042 слоем 80 мкм. Степень защиты IP66 обеспечивает полную пыленепроницаемость и защиту от сильных водяных струй — уплотнение выполнено с помощью силиконовой прокладки замкнутого типа с лабиринтным профилем Shore A55. Светодиодный светильник промышленный аварийный модели V1-I0-70072-03X06-6703640 (VA.1-I0-70.0072-03-AU30-67.036.40) оснащен рассеивателем из боросиликатного стекла толщиной 3.2 мм с матовой пескоструйной обработкой внутренней поверхности для устранения слепящего эффекта и бликов. Внутренняя полость герметизирована эпоксидным компаундом с добавлением микросфер для снижения веса и улучшения теплопередачи. Кабельные вводы PG13.5 с тройной манжетой из фторкаучука Viton и заземляющей шиной из луженой меди. Поворотный кронштейн из горячеоцинкованной стали S355J2 с толщиной покрытия 80 мкм обеспечивает угол наклона от -35° до +65° с фиксацией через винт М10 с нейлоновой стопорной вставкой.

Управление и адаптивность
Интеллектуальный драйвер с топологией обратноходового преобразователя с активным демпфированием поддерживает входное напряжение от 90 до 305 В переменного тока и от 120 до 400 В постоянного тока. При исчезновении внешнего питания V1-I0-70072-03X06-6703640 (VA.1-I0-70.0072-03-AU30-67.036.40) переключается на резервный режим за 0.08 секунды, питаясь от встроенной литий-марганцевой аккумуляторной батареи (LiMn2O4) емкостью 11.2 Ач с номинальным напряжением 25.2 В (7S). Светодиодный светильник промышленный аварийный способен функционировать в аварийном режиме при 35% мощности (26 Вт) на протяжении 3.5 часов или при 12% мощности (9 Вт) на протяжении 10 часов. Контроллер V1-I0-70072-03X06-6703640 (VA.1-I0-70.0072-03-AU30-67.036.40) автоматически проводит ежемесячный калибровочный разряд батареи с записью 32 последних событий в энергонезависимую память FRAM FM24C64. Для удаленного управления предусмотрен интерфейс 1-10 В с гальванической развязкой на оптронах, интерфейс DALI-2 и два дискретных входа для принудительного запуска аварийного режима и сброса ошибок. Диагностическая светодиодная индикация (зеленый/желтый/красный) на торцевой крышке позволяет визуально оценить состояние заряда батареи, температуру радиатора и работоспособность выходного каскада. Рабочий диапазон температур от -40°C до +55°C обеспечен использованием твердотельных конденсаторов с полимерным электролитом серии 125°C.
